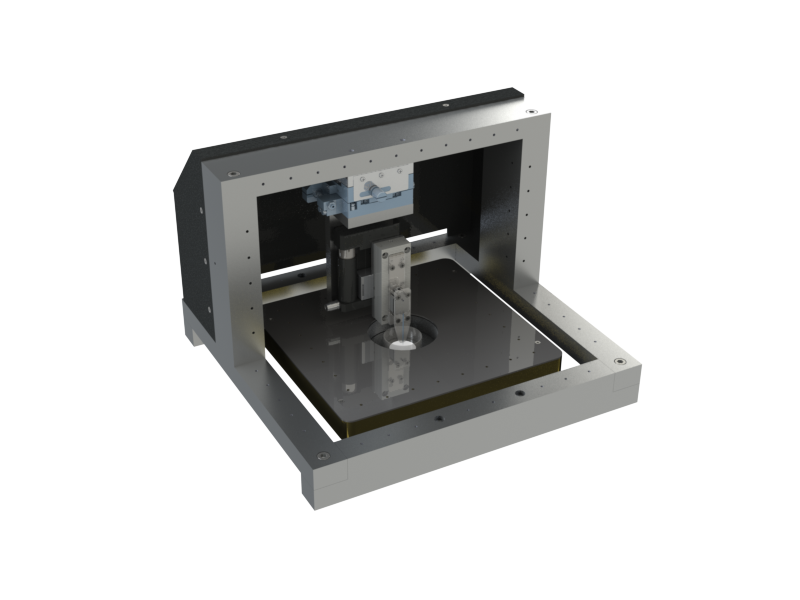

Нанокапиллярный Анализатор MNT_1.2

Характерные параметры сканирования Диапазон сканирования: (длина, ширина, высота) 45х45х25 мкм. Максимальный размер кадра в пикселях 512 х 512. Стандартная скорость приближения зонда к поверхности составляет 70 нм/мс (достигается с радиусом нанокапилляра 50 нм с использованием MNT-z позиционера 25 мкм). При частоте дискретизации 20 КГц и скорости подвода 100 нм/с разрешение по вертикали достигает 5 нм.

Латеральное разрешение определяется размером зоны сканирования, числом пикселей и диаметром проба (нанокапилляра). Можно использовать нанокапилляры с диаметром 30 нм. Нанокапилляры с меньшим диаметром требуют  меньшей скорости подвода, в результате сканирование происходит медленнее.

Скорость подвода по Z (нм/мс)

Амплитуда отвода (нм)

Время на пиксель (млс)

Размер кадра в пикселях

Время получения кадра (с)

70

700

20,7

32х32

21,2

70

1000

25,3

256х256

1657,1

70

5000

86,4

256х256

5664,2



Сканирование особо чувствительно к механическим и акустическим вибрациям, а так же электромагнитным шумам. Вышеуказанные параметры сканирования могут быть достигнуты при использовании антивибрационного оборудования и электромагнитной экранировке позволяющей добится <0.5пА шума (среднеквадратичное) при полосе пропускания 200КГц.
